Lötinseltechnik wie Lötinseln herstellen

Hallo Bernd,

ich habe nix mit dem Holzbohrer gezaubert, das wird imho auch zu groß. Mit einer Schlagschere hab ich aus dünnem FR4 kleine Inseln geschnipselt und dann auf die Basisplatine geklebt. Als weitere Lötstützpunkte bieten sich unbedrahtete Scheibenkondensatoren oder hochkant gestellte SMD-Cs an, wenn sowieso abgeblockt werden soll.

Der hier nimmt ein Röhrchen und feilt Zähne rein. Muss halt nur eine stabile ständerbohrmaschine dann nutzen, damit das sauber funktioniert

Fliesenbohrer

z. B. https://www.amazon.de/Lytool-Fliesen…=A3N4FW1LCI2DFC

Hallo Bernd,

es gab mal eine dreiteilige Beitragserie "Alternative zu geätzten Leiterplatten" im QRP-Report.

Chuck Adams, K7QO: Alternativen zu geätzten Leiterplatten (1): Der "Manhattan"-Stil mit seinen Anfängen. QRP-Report 1/2002, S. 35

Basil Rabinowitz, AD0V: Alternativen zu geätzten Leiterplatten (2): Der NJ "Islander" als eine elegante Herstellungsmethode für Pads. QRP-Report 2/2002, S. 39

Denny Baker, W0OCP: Alternative zu geätzten Leiterplatten (3): Wie werden "Kwikits" hergestellt? QRP-Report 3/2002, S. 22

Wenn Du den QRP-Report nicht (mehr) hast, so kannst Du alle 70 Ausgaben für 10 Euro beim FA-PDF-Shop kaufen. Alternativ einfach mit der Suchmaschine Deiner Wahl nach den Schlüsselworten "NJ Islander", "Manhatten style pcb" oder "Kwikits" suchen.

Den vom NJQRP Club bekannt gemachten "Islander Pad Cutter" (siehe Bild hier) habe ich mir damals über den großen Teich schicken lassen, habe ihn aber irgendwann nicht mehr genutzt. Zwischenzeitlich nutzte ich relativ teure aufklebbare Pad-Streifen oder die schon genannten quadratischen Stücke und eine Blechschere zu deren Herstellung. Es gab auch mal mindestens eine Quelle, bei der man die runden Pads kaufen konnte. In der letzten Zeit verwende ich sogenannte Laborkarten mit einzelnen Lötaugen oder solche mit Streifen. Die haben nahezu alle Versender im Angebot.

73/72 de Ingo, DK3RED - Don't forget: the fun is the power!

Dürfen die Inseln auch viereckig sein?

Dann geht es eigentlich recht einfach.
Man nehme eine doppelseitige Platine, Basismaterial, möglichst FR4.
FR4 deswegen, weil es etwa bis 1 GHz taugt gegenüber Hartpapier, Pertinax.

Man zeichne sich wie bei Karopapier dünne Linien an.
Dann nimmt man eine Minibohrmaschine wie Proxxon oder Dremel mit kleiner Trennscheibe.
Damit macht man dann die Schlitze, erhält quadratische Lötinseln.
Die Unterseite der Platine ist durchgehende Massefläche, kann man durchkontaktieren.
Normalerweise nimmt man dafür Durchkontaktierniete, werden die meisten Leute nicht haben.
Es geht auch einfacher, mit ca. 0,6 mm die gewünschten Inseln durchbohren.
Durch die Löcher steckt man Drahtreststücke von Bauteilen, z.B. Widerständen.
Die dann kurz abknipsen und von beiden Seiten verlöten, fertig ist die Durchkontaktierung.

73 es 55, Andreas

Moin Bernd,

viele Infos hast Du schon erhalten. In einem anderen Thread sind ebenfalls Links und Infos zu finden. Leider aufgrund des Alters nicht mehr alle aktiv. Ein Artikel von K7QO zeigt Möglichkeiten. Und noch einer. Den Island Pad Cutter habe ich mir nicht gekauft. Allerdings habe ich erfolgreich Holzbohrer umgearbeitet. Jedoch wie Du die Spitze zwecks Zentrierung verfeinert, aber belassen. Hier ein anderes Video zur Konstruktion, das ich eben bei der Suche als Tipp auf einigen Websites gefunden habe. Bohrständer ist hilfreich.

Eine Seite mit diversen Tips und Ideen. Weil ich meine Basteleien und Lötarbeiten nicht im Bastelkeller mache, habe ich auf das Bohren verzichtet und benutze die einzeln die Technik der aufgeklebten Lötinseln. Herstellungsmethoden wurden schon beschrieben.

Zum Aufkleben nehme ich keinen Sekundenkleber mehr, denn bei geringsten Biegebelastungen löst sich die Verbindung. Ich benutze winzige mit dem Skalpell geschnittene kleine Heißklebersticks, die zwischen Pad und Grundplatine gelegt wird. Die Hitze auf der Oberseite des Pads dringt durch und reicht aus, den Kleber zu schmelzen.

Nimmt man doppelseitige Inseln, so kann man die Unterseite auch auf die Basisplatine löten. Ansonsten gibts fertige Pads.

Ein paar Links.

Manhattan pad cutter - Google Suche

Google-Ergebnis für https://hackaday.com/wp-content/uploads/2012/07/copper-islands.jpg

PCB pad cutter

Google-Ergebnis für https://groups.io/g/BITX20/attachment/91099/0

Fundstellen aus dem EEVblog mit Links.

Der Shop von QRPME.COM - unter anderem eine gute Quelle für fertige Pads: https://www.qrpme.com/, Auszug: https://qrpme.com/pages/HBREW.php

Der Blog von Dave, AA7EE ist immer wieder zu empfehlen. Man nehme den letzten Beitrag https://aa7ee.wordpress.com/2024/12/23/mic…sstran-amt3000/ und schaue sich dann die Artikel unter ARCHIVE an. Linker Rand, ein bischen runterscrollen.

https://www.qsl.net/n5ib/IC%20Pads%20-%20Manhattan%20Style.pdf

Viel Erfolg!

Moin Bernd, ich weiß, Du suchst bessere Lösungen zum runden Freistellen von Kupferinseln auf einer Platine.

Es gibt noch eine andere Variante von Platinen, die mit Lötinseln arbeiten. War mir bis heute auch neu. Im Microcontroller.net Forum fand ich zu dem Thema eine Platine, die Dirk, DH4YM herststellt, siehe (27.07.2022) Experimentierplatine nach W7RLF. Hat den Vorteil, dass man sie in DL bestellen kann. Allerdings ist nicht ersichtlich, ob sie vorverzinnt ist.

Dirk hat auf seiner Site auch ein Erklärvideo verlinkt.

Hallo,

ganz Faule - so wie ich - kommen auch ohne Inseln aus, wenn es mal schnell gehen soll. Nennt sich (im wahrsten Sinn des Wortes) "ugly construction". Hat ebenfalls den Vorteil der durchgehenden Massefläche. Normalerweise sind durch die Bauteile selbst genügend Stützpunkte für eine mechanisch stabile Ausführung vorhanden. Anbei als typisches Beispiel ein 31db-Verstärker mit einer 3db-Bandbreite von 0,5MHz-44MHz. Die einzige Insel ist rechts oben der Anschluss für die +12V. Das "Provisorium" sieht zwar furchtbar aus, arbeitet aber stabil schon seit >20 Jahren.

73, Horst

Hallo,

das Prinzip eines stabilen Nullenzirkels führt zu Lötinseln. Zwei alte Bohrer werden als Spitze bzw. Schneide angeschliffen. In einem Körnerpunkt gedreht oder fest aufgedrückt lassen sich isolierte Flächen herstellen.

Das Ganze muss manuell möglich sein, damit beim Entwickeln einer Schaltung Änderungen und Erweiterungen auch inmitten eines schon bestückten Aufbaus möglich sind.

Zugegebenermaßen keine sehr elegante aber praktische Lösung, die seit etlichen Jahren Dienst tut und mit einfachem Gerät entstanden ist. In die beiden zusammengeschraubten Haltebleche werden in beiden Hälften eine gerade und eine schräge Nut eingebracht/gefeilt. Mit der Einspannlänge kann die Größe der entstehenden Insel verändert werden. Wie beim Nullenzirkel gibt es eine Führungshülse und einen Handgriff zum Drehen der Schneide. Die Hülse muss natürlich in Richtung Platine gedrückt werden.
Derartige Inseln sind benachbart auch gut für SMD-Bauteile geeignet.
73

Andreas

Prima doppelseitige Experimentierplatine FR4 gefunden!

Leider nicht gerade Billigangebot, gibt es aktuell bei Reichelt für knapp 25 Euro:
RE 334LF: HF-Europlatine, Epoxyd, verzinnt 160x100mm bei reichelt elektronik kaufen
Es ist eine Europakarte Punktraster 2,54 mm FR4 und entspricht dem, was ich zuvor im Selbstbau vorschlug.
Die Unterseite ist durchgängig, eine Art Gitter, prima als Massefläche geeignet.
Da die Platine auch gebohrt ist, taugt sie sowohl für Bauteile bedrahtet als auch SMD.
Man lese die Beschreibung durch, unten sind kleine kupferfreie Inseln rund um die Bohrlöcher.
Leiterbahnen zieht man dann oben und unten hat man bei Bedarf Masse mit breiterem Lötklecks.
Verdreht man SMD-Transistoren SOT-23 etwas, passen die auf drei Pads.
Auch SOT-89 geht, nicht verdreht, da aber unten mit dem Mittelbeinchen aufpassen.
Noch besser lässt sich SOT-223 einlöten, ist fast Raster 1/10 Zoll, etwas enger.
Hätte ich nicht ähnliche Platinen, allerdings ungebohrt, würde ich mir vermutlich die im Link kaufen.
Die Europakarte nach Bedarf kleinschneiden, wird vermutlich vielen OMs für Jahre reichen.

73, Andreas

Moin Bernd,

Stelle Dein Licht mal nicht so weit unter den Scheffel, Deine Loetinseln sehen nicht schlecht aus.

Geeignet fuer solche Jobs sind "Spade Bits" (Spatenbohrer?). Die sehen so aus:

https://www.homedepot.com/b/Tools-Power-Tool-Accessories-Drill-Bits-Spade-Drill-Bits/DEWALT/DIABLO/N-5yc1vZc90oZ4j2Zqy9

Diablo ist bei uns in den USA eine gute Marke dafuer, aber ich weiss nicht, ob es die bei Euch gibt. Wichtig ist, dass sie die beiden kleinen Schwerter an den Aussenkanten haben. Bessere haben das, weil damit das Holz um das Bohrloch herum beim Anbohren weniger ausfranzt.

73, Joerg

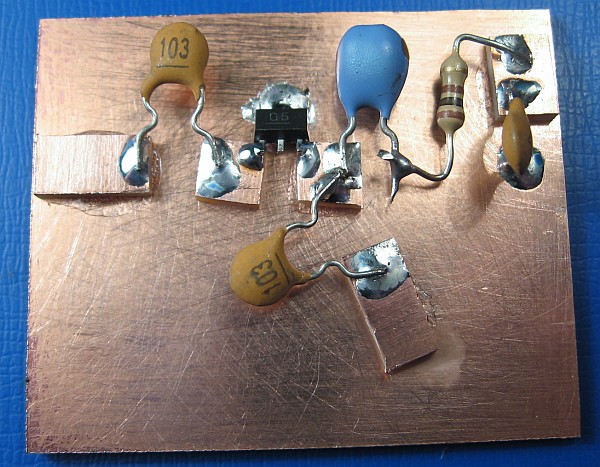

Das Bild aus Beitrag 8 von Michael zeigt meine Meinung nach eine sehr gute Lösung. Man kann sich kleine Quadrate oder Rechtecke schneiden und auf eine Platine mit durchgehender Kupferschicht einfach aufkleben. Dann ist überall Masse, wenn man welche braucht und wo eine Insel fehlt, ist sie gleich in beliebiger Größe aufzukleben.

Gruß Stefan

Hallo.

Zu "ugly construction". Wenn ein Lötpunkt fehlt, tut es auch z.b. ein 4.7 MOhm Widerstand gegen GND.

73 Heribert

Hallo,

Die Pad-Herstellung geht auch sehr gut mit einem "Punching-Tool".

So kann man sich Pads im voraus machen und mit Sekundenkleber entsprechend fixieren...

73 de Peter DL1PJ
