5,6 m Antenne aus China

Lukas DC8CO

Hallo.

Ich bin beim Stöbern durch das Forum schon häufiger auf die 5,6m Teleskopantenne aus China gestoßen.

Diese Teleskopantenne habe ich mir letztens auch bestellt. Leider kann ich mit dem M10 Gewinde nicht viel anfangen, weshalb ich fragen wollte wo man ein Adapter herbekommen kann oder wie andere die 5,6 m Teleskopantenne im Portabelbetrieb verwenden.

Ich habe beim Lesen zwar herausgefunden, dass die HP1 Halterung passend sein soll, aber konnte diese nicht separat finden.

Vielen Dank für Hilfe und Berichte.

dl3naa

Hi Lukas,

ich bin mir nicht ganz sicher, was Du meinst.

Damit kannst die Teleskopantenne an Koax anschließen:

Red Antenna Mount Features M10 Thread with SO239 Base Adapter

Damit kennst zusammen mit dem obigen Base Adapter alles auf Stativ etc. schrauben (wenn Du Erdspieß mit M10 hast, brauchst das nicht):

Female 1/4" - Male M10 Stativ Zoll Adapter Schraube Aluminium CUSDX

Diese komische Platte zum Befestigen der Radials nennt sich "Ground Network Disk" bei Amazon, aber da geht jede Öse...

73!

Peter DL3NAA

Lukas DC8CO

Hallo Peter.

Genau so etwas wie auf deinem Foto suche ich. Das sieht für meine Zwecke perfekt aus. Ich vermute, dass das Foto dein Set up zeigt.

Ich habe leider keinen Erdspieß und bei der Suchen nach Ground Network Disk auf Amazon kommt nichts passendes heraus.

Ist an der Unterseite des Red Antenna Mount Features M10 Thread with SO239 Base Adapters ein Massenanschluss oder wie wurde das gelöst?

Ich habe leider auch kein Stativ, aber würde der Einfachheit halber die Lösung mit dem Erdspieß vorziehen. Wo hast du deinen Erdspieß her?

Vielen Dank dir!

DK4BF

Zitat von Lukas

Ich habe leider keinen Erdspieß

Gibt es unter g.e.n.a.u. dieser Bezeichnung in jedem Bau- oder Gartenmarkt.

Sinnvoll ist einer zum Eindrehen, weil man den hinterher auch wieder rausdrehen kann.

Einen Adapter für die unterschiedlichen Durchmesser solltest Du selber herstellen können.

Peter

dl3naa

Hi Lukas,

auf der Unterseite sind ebenfalls ein M10 Gewinde. Erdspieße mit M10 sind recht verbreitet für so Leuchten im Garten. am besten mal in Baumarkt oder ähnliches gehen.

Nur Beispiel:

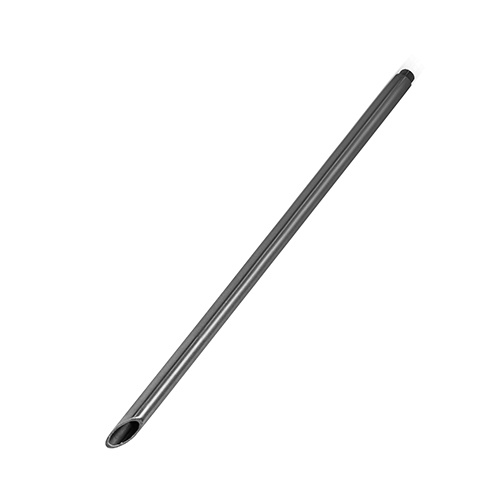

30cm Edelstahl Erdspieß mit M10 Gewinde

Der 30cm Edelstahl Erdspieß mit M10 Gewinde dient der einfachen Befestigung der Leuchten durch Einspießen in das Erdreich. Er ist die perfekte Ergänzung für…

www.gartenleuchten.de

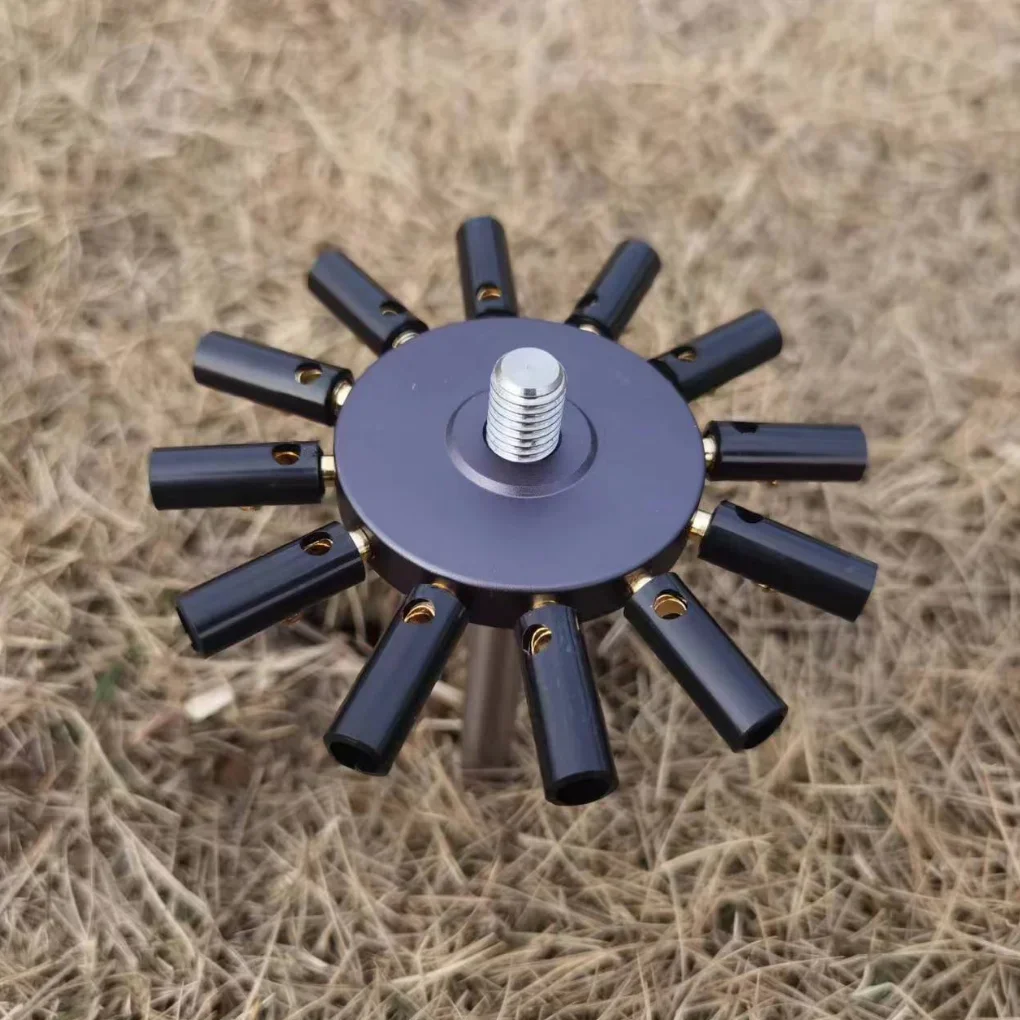

Diese Platte zum Befestigen der Radials z.B. hier:

Hf Mobile Radio Ground Network Disk For Ma-12 Shortwave Antenna

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.us

Aber wie gesagt, diese Platte brauchst nicht unbedingt, wenn Du so M10 Öse nimmt. Wichtig ist nur, dass der Erdspieß aus Metall ist (gibt auch welche aus Plastik...).

73!

Peter DL3NAA

DF9HC

Zitat von dl3naa

Red Antenna Mount Features M10 Thread with SO239 Base Adapter

Die Qualität von den Dingern soll eher unterirdisch sein.

Lukas DC8CO

Hallo.

Ich wüsste nicht, dass ich ein Adapter herstellen kann. Ich habe noch keine Erfahrung mit Metallarbeit oder ähnlichem.

Ich werde mal im Baumarkt nach einem Erdspieß mit M10 Gewinde suchen.

Anstelle der Disk werde ich vermutlich einfach Drähte direkt an die Masse anschließen.

Immer noch die Frage, ob der M10 auf PL Buchsenadapter an der Unterseite einen Massenanschluss hat.

Und Haiko, kennst du eine Alternative zu diesem Adapter, wenn du es unter minderwertiger Qualität kennst?

Vielen Dank euch.

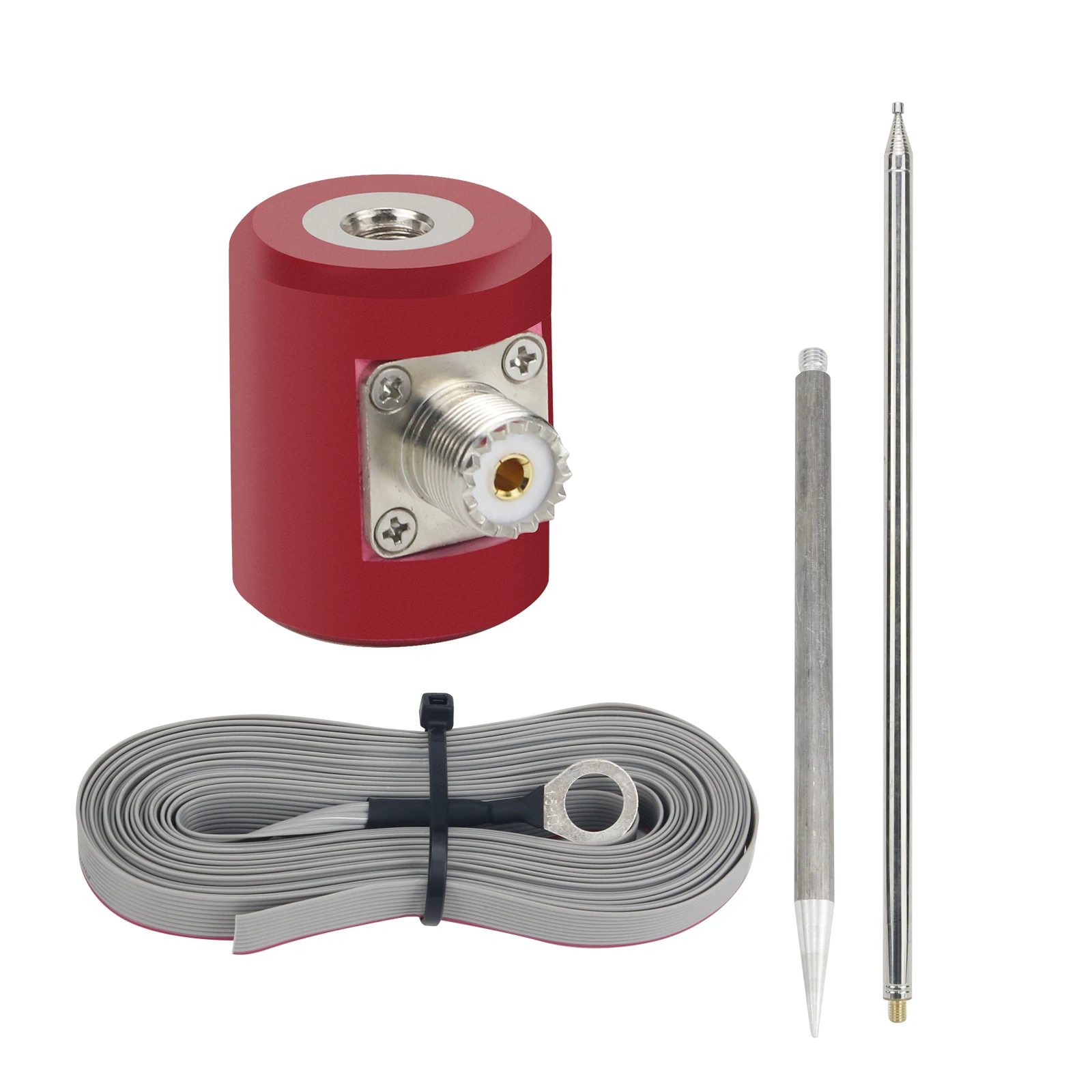

DF9HC

Das Teil ist inkl. Erdspieß.

https://www.ebay.com/itm/176004544553

Oder du machst es so:

Teleskop 1/4 Lamda Vertikal | Draussenfunker.de | QRV im Grünen

draussenfunker.de

DK4BF

Zitat von Lukas

Ich wüsste nicht, dass ich ein Adapter herstellen kann.

Für temporären Schönwetterbetrieb würde ich eine Langmutter in einen passend gemachten Holzklotz einpressen.

Peter

Lukas DC8CO

Ich glaube, dass die Lösung mit diesem Adapter am einfachsten ist

https://www.ebay.com/itm/176421114303?_trkparms=amclksrc%3DITM%26aid%3D1110006%26algo%3DHOMESPLICE.SIM%26ao%3D1%26asc%3D20231107084023%26meid%3D6bd3859c4e6b4248922b34f0ea7bb733%26pid%3D101875%26rk%3D1%26rkt%3D4%26sd%3D176004544553%26itm%3D176421114303%26pmt%3D1%26noa%3D0%26pg%3D2332490%26algv%3DSimplAMLv11WebTrimmedV3MskuWithLambda85KnnRecallV1V2V4ItemNrtInQueryAndCassiniVisualRankerAndBertRecallWithVMEV3EmbeddedAuctionsCPCAutoWithCassiniEmbRecallManual%26brand%3DUnbranded&_trksid=p2332490.c101875.m1851&itmprp=cksum%3A1764211143036bd3859c4e6b4248922b34f0ea7bb733%7Cenc%3AAQAJAAABgP9d%252BMZSXlztIfYFu3kI%252B7ft0VcQix7rTrUVdiJwc2upzwLfM%252B2UEqu0ZqdXqu2qWe6up6s9MSEY%252BWikIwEh4xLkizL%252BG%252Fyhg6cdW4xfkbb75erVQBYYISNxGN1au%252BE0eJ778JYYSAyLJRupNiZky3B2UHpMsaEp7JRgW9fuueOszPlG9eCPE4mSzJx4EejjZE0v1xx3s4HgKujjhEB3s6nGXg2hhccLBen8lwQQKvPvnP0fRXyuFZdfwW%252Fw8jdJNH0Ujwj1RnHcvuffu3mRK4lP5%252B8WY2fLUmBfxcF92lVf1WIvnImcoo%252BzMmvCZBV%252FgegOHwZandtzSOAKgfY0MpuZUKTZ9%252BVLFn17Rwck1Zifvnl%252BesY81UDo1%252B%252Bkt8wwCy78HVEjHf5eB7wumxu%252B2n40WkbNVtXuKlKs%252B2%252BD%252B8WaUqsaidGTV1mlmnMLlUXoQt%252BNBPLegb6EBYFNOjLnRQ%252BAl9WcjzdUlmypyuZxqDpcw5vnGB5MofNFdBpMx2nAlQ%253D%253D%7Campid%3APL_CLK%7Cclp%3A2332490&itmmeta=01J2ET0DFR6T2GMCKSM1X1XMGQ

dl3naa

Immer noch die Frage, ob der M10 auf PL Buchsenadapter an der Unterseite einen Massenanschluss hat.

Was meinst Du mit Massenanschluss, Lukas? Das untere Gewinde hat leitende Verbindung zum Außenleiter des Koaxkabels, klar. Also ist wenn Du Erdspieß verwendest, der Koaxschirm mehr oder weniger gut geerdet.

Zu dem Adapter: Es gibt sicher andere, vielleicht auch bessere Möglichkeiten, aber bei mir tut das Ding, was es soll

73!

Peter DL3NAA

DL9VF

Hallo Lukas,

die Bauanleitung der von Haiko, DF9HC, oben verlinkten DIY- Verticalantenne der Draussenfunker enthält auch eine Materialliste mit Bezugsquellen.

Vielleicht wirst Du ja dort fündig:

Teleskop 1/4 Lamda Vertikal | Draussenfunker.de | QRV im Grünen

draussenfunker.de

vy 73 "

Frank

DL8SFZ

Hallo zusammen,

einen wichtigen Hinweis möchte ich geben:

Es gibt einen Einbauadapter, der oben ein 3/8" Gewinde hat für einen Strahler und unten eine PL-Buchse. Kostet zwischen 10 und 15 Euro. Das Ding hat aber einen großen Fehler! Die PL-Buchse taugt nichts! Das ist nur ein Loch, in den der Zapfen vom PL-Stecker reingeht ohne irgendwelche Spangen, die einen Kontakt garantieren. Ich hätte mir mit dem Mist beinahe die Endtsufe meines TRX geschossen.

Mein Vorschlag: Nehmt eine Einbaubuchse, die auf beiden Seiten eine PL-Buchse hat. Die baut man in eine Aluplatte ein. Von unten dann der PL-Stecker des Kabels drauf, oben den klassichen PL-3/8" Antennenadapter drauf. Dann kann man einen Adapter in den 3/8" Anschluß schrauben, der ein M10-Innengewinde hat (Gibt es auch zu kaufen) Das wäre dann eine Lösung, die wenigstens vernünftigen Kontakt bietet.

In die Aluplatte (8 bis 10mm dick) kann dann das Gewinde für den Erdspieß geschnitten werden als auch die Löcher gebohrt werden, über die ich die Radials mit kleinen Bananensteckern einstecken kann. Hier ein Bild meiner ersten Lösung mit 5mm-Platte:

Mit diesem Prinzip bin ich unterwegs. Es trägt einen fast 3m-Strahler ohne Probleme.

Viel Spaß beim Nachbau!

Stefan

DF2OK

Moin,

Zitat von Lukas

Ich glaube, dass die Lösung mit diesem Adapter am einfachsten ist

Mit 45.22 US$ bzw. rund 42 Euro aber nicht ganz preiswert...

DL6DCA

Hallo Lukas,

schau dir mal meinen Selbstbau an. Dort sind auch Bezugshinweise zum Material. https://www.darc.de/fileadmin/file…alantenne_2.pdf und https://www.darc.de/fileadmin/file…enne_Teil_2.pdf . In Kürze kommt noch Teil 3 zu einer anderen Spulenausführung.

Viel Spaß beim Selbstbau

73 Wilhelm

DB5ZG

Nabend Lukas,

DL6DCA gibt oben die Materialkosten für seine Konstruktion mit ca. 50€ an. Das Teleskop hast du nun schon mal gekauft. Die Idee mit dem Isolator für Stromsammelschienen ist super.

Bedenke dabei, wenn du alles einzeln besorgen/bestellen musst und wenn du so rein gar nichts zu Hause hast und dazu zwei linke Hände - dann ist es vielleicht nicht ehrenrührig mal was fertig zu kaufen :-).

Beim Aliexpress bekommst du z.Zt. die Hamgeek PAC-12 Antenne für 49€ frei Haus. Teleskop, Bodenspiess, Isolator mit PL, Radials. Das schon vorhandene Teleskop als Ersatz behalten.

Später vlt. noch eine Spule für 40m dazu kaufen.

Der Erkenntnisgewinn bei so einem übersichtlichen Antennenprojekt ist ja überschaubar, so befürchte ich wird der Einzelkauf für dich nur teurer. Wenn du nicht gleich 10 Antennen baust, kostet dich der Isolator schon nen Zehner bis er bei dir zu Hause ist, aber vielleicht ist dein Onkel ja Instalateur...

Also Antenne fertig kaufen für weniger Geld, oder rumfahren und alles zusammen suchen und die tiefe Befriedigung beim Selbstbau spüren...

Denke an den fetten Bohrer für die PL Buchse...

Beim Bau einer 14-Element für 2m kannst du dann so richtig Geld sparen...

Beste Grüße aus dem Odenwald

Lukas DC8CO

Hallo Frank.

Die Materialliste hatte ich schon gesehen, aber nicht bei jedem Material gibt es eine Bezugsquelle.

Hallo Stefan.

Interessante Lösung, aber ich kann weder ein Gewinde reinschneiden, noch habe ich Bohrer oder Werkzeug mit dem ich eine Alu Platte bearbeiten könnte. Für mich ist die Lösung also leider nichts.

Hallo Michael.

Dafür sind in den 42€ schon die Kosten für den Erdspieß enthalten und wenn ich mir die Materialliste von Draußenfunker ansehe und mal durchrechne was mich alleine das Porto von zwei bis drei verschiedenen Websites kosten wird, sind 42€ noch recht wenig. Und nein, nicht alle Teile gibt es auf Ebay oder anderen großen Fundgruben.

Und nur weil du mit 16 zwei rechte Hände hattest, trifft das leider nicht auf mich zu.

Hallo Wilhelm.

Schöne Dokumentation, aber entweder bin ich blind oder ich übersehe die Bezugshinweise und die Bauanleitung. Im Dokument sehe ich nur Messwerte und Bilder vom fertigen Gebilde.

Lukas DC8CO

Hallo.

Ich finde, dass das hier ganz gut aus sieht.

Hamgeek PAC-12 300w 5m/6,4 ft qrp kurzwellige antenne 14-30mhz hf antenne edelstahl wellenlänge für usdx radio transceiver - AliExpress 509

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com

Lukas DC8CO

Hallo Arno.

Schön, dass nicht nur ich Bedenken gegenüber dem Selbstbau habe.

Ich glaube, dass ich mir lieber das fertige Set kaufe, als mir mühselig alle Teile zusammen zu suchen und dann höhere Portokosten zu stemmen, um schlussendlich durch fehlende Werkzeuge noch mehr Geld zu investieren.

Eure anderen Lösungen sind natürlich auch möglich, aber für mich ist Selbstbau an dieser Stelle nicht die Priorität. Ich will lieber QRV gehen, als zu Hause am Schreibtisch und in der Garage den Sommer zu verpassen.

Trotzdem vielen Dank

DB5ZG

Du bekommst das Set weiter unten schon für 39,99

denke das ist dann ein no brainer...
