Hallo.
Suche für den Bau einer Sensor Morsetaste
die Schaltungsunterlagen von DK6SX.
vy 73 de Adolf DL6KL
DK6SX Unterlagen
-
-
Hallo Adolf,
zu DK6SX habe ich keine Unterlagen, aber Bausätze für Sensortasten gab es bei Hamshop.cz (die Schaltung findet man dort auch) https://www.hamshop.cz/dotykove-pasticky-c24/ ,
allerdings steht da schon seit längerem Dostupnost: 0, und das ist die Verfügbarkeit, also nichts vorhanden.
Eine weitere Möglichkeit sehe ich in der Verwendung von chinesischen Sensorkontakten, z.B. hier
https://www.ebay.de/itm/10Stks-TTP…5.c100005.m1851
die man dazu ganz gut verwenden kann (man muß ja nicht die Original-Sensorfläche verwenden). -
Hallo Adolf,
warum fragst Du Willi nicht direkt? Seine Mailadresse wgroetzinger@gmx.de ist bei qrz.com oeffentlich zugaenglich
Dieses Wochenende ist er beim Treffen von DL/OE/HB9-Mitgliedern des G-QRP in Waldsassen, aber in ein paar Tagen hast Du bestimmt Antwort.72, Tom 4 . .-
-
Hallo Wolfgang,
ich habe dort schon gekauft. Auch schon nach Verfügbarkeiten angefragt (in schlechtem Englisch), das hat ein paar Tage gedauert aber Antwort kam. Die Bausätze, Platinen sind von sehr guter Qualität.
73 de uwe df7bl -
Hallo Wolfgang,
ich habe mir vor einiger Zeit bei hamshop.cz die Sensorplatine ohne Zubehör gekauft, damals war sie noch als verfügbar gekennzeichnet. Bezahlt habe ich über wohl Paypal, alles lief wie üblich ab, die Platine war ok, die Versandkosten sind wie fast überall in der EU relativ hoch (ca 5,50€ für versicherten Versand, Ware kam etwa nach 1 Woche). Kommunikation mit dem Shop habe ich keine betrieben.
73 Reiner -
Hallo Wolfgang, Adolf,
ich habe auch schon dort gekauft. Läuft ohne Probleme und geht eigentlich auch ganz fix. Ich habe aber auch schon eine Sensor Platine von M0UKD nachgebaut.
Die läuft auch ohne Probleme. Eines haben die alle gemeinsam: Vagabundierende HF mögen sie nicht... 8).
-
Hallo.
Suche für den Bau einer Sensor Morsetaste
die Schaltungsunterlagen von DK6SX.
vy 73 de Adolf DL6KLMoin,

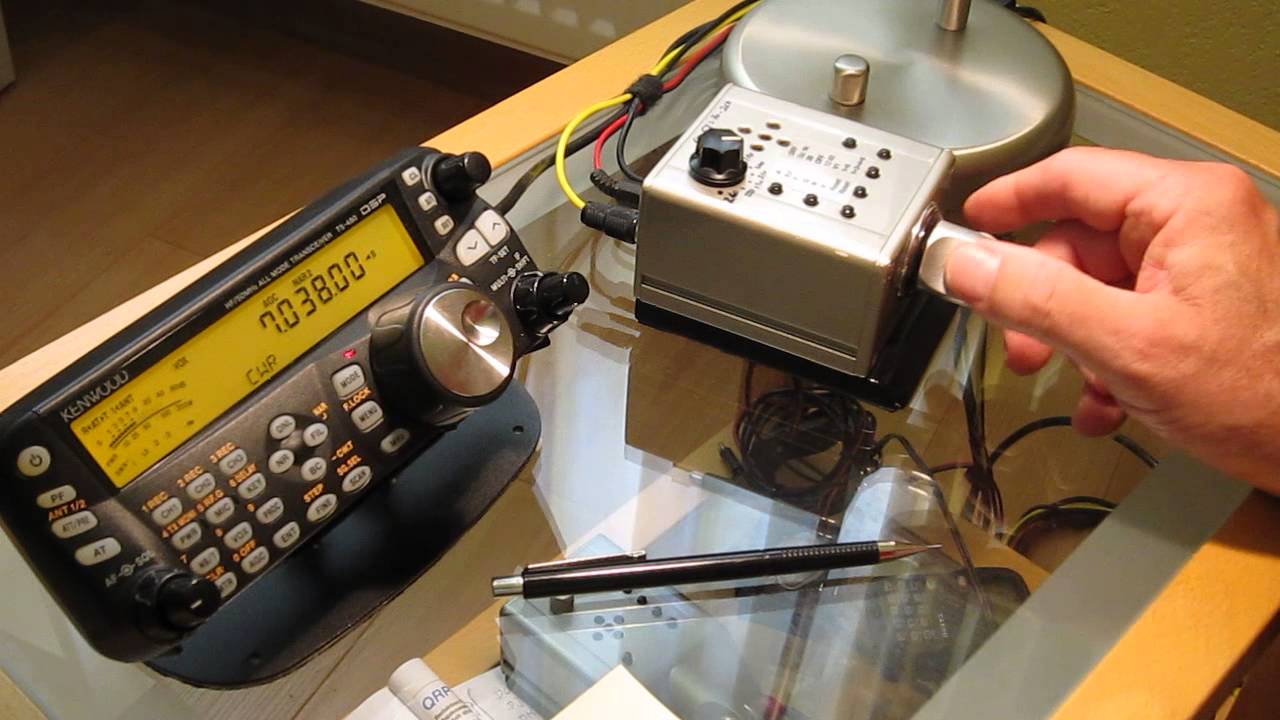

denke mal, Du möchtest den Keyer von DL6DSA ( https://www.youtube.com/watch?v=hS0scw…65237BF3C88E086 ) nachbauen...
Die Sensorschaltung von DK6SX basiert auf einer Schaltungsbeschreibung von DF4SQ aus der CQ-DL 5/87 Seite 298.
Die modifizierte Sensorschaltung, die DL6DSA verwendet hat, finden wir im QRP-Report 2001, Heft 2, Seite 23ff, verfasst von DL2YBF.Meine Aufbauphase der Sensorelektronik habe ich u.a. im Film zur "Gelben Methode" verwendet.
Zeig' mal: Alles gelb, alles gut! Fehlerfreies Konstruieren.Dieser Film zeigt Möglichkeiten auf, wie wir mit der "gelben Methode" beim Konstruieren im Verarbeitungsprozess kein Bauteil und keine Verbindung übersehen. ...www.youtube.comDie Elektronik funktioniert sehr gut, die Empfindlichkeit ist schön einstellbar.
Unter anderem hat Dieter, DL2LE diese Elektronik als Auswerteschaltung in seinen Tasten eingebaut.
-
Hallo
Habe heute erst wieder Zugriff gehabt und ich möchte nicht für die vielen Anregungen bedanken
Eine Frage hätte ich noch
Der Chip QT113H ist bei einer Sensorschaltung abgekündigt.
Gibt es Ersatz dafür, ich meine ich hätte das mal hier im Forum gelesen, finde den Artikel aber nicht mehr
vy73 de Adolf -
Hallo Adolf,
vergleichbar ist der MTCH102 dann hast du einen Chip für zwei Sensoren, der AT 42QT1070-SSU kann fünf Sensoren oder du stellst um auf je einen Chip pro Sensor wie z.B. den TTP223B. Den bekommst du für kleines Geld bereist fertig aufgebaut. -
Hallo Funkfreunde,
ich habe Versuche mit einem TTP224-Modul gemacht. Dieses kann man über Brücken so einstellen, dass es mit CMos-Ausgang oder open-Drain-Ausgang arbeitet ( jeweils aktiv High oder aktiv Low ). Erste Versuche sind erfolgreich. Über die Gestaltung der Paddles muss ich mir noch Gedanken machen. ( ->Datenblatt ) .72
Heribert -
Hallo Heribert,
sehr cool!
Ich würde mich freuen wenn ich hier irgendwann über das fertige Ergebnis lesen könnte... -
Ich würde mich freuen wenn ich hier irgendwann über das fertige Ergebnis lesen könnte..
Hallo Uwe,heute habe ich mal genauer gemessen: Leider hat das Signal von Berühren der Fläche bis zum Ausgang eine Verzögerung von ca. 100 ms; damit ist es als Paddle nicht brauchbar.
72
Heribert -
Hallo Heribert,
leider hat auch der TTP223B eine Verzögerung von 60 mS im Fast Mode und bis zu 220 mS im Slow Power Mode.Das ist nicht akzeptabel. Erheblich besser sieht es da beim MTCH102 aus. Je nach Mode soll die Schaltzeit hier zwischen 10 und 34 ms liegen.
-
-
Als Altnative zu meinen Sensorköpfen möchte ich noch auf die Bauart von Karl, DJ5IL verweisen, die leichter und schneller zu realisieren ist: http://cq-cq.eu/DJ5IL_rt011.pdf
-
Hallo Adolf,
vieleicht ist das hier für dich von Interesse:
https://www.qrphamradiokits.com/cw-keyers/
Da gibt es mehrere Ausführungen, die Qualität ist recht gut.
Ich hab mir den hier gebaut und bin zufrieden.
73, de Bernd
DF7LX
-
Hallo Adolf,
Der Chip QT113H ist bei einer Sensorschaltung abgekündigt.
den ursprünglichen Hersteller des QT113 hat irgendwann Atmel aufgekauft, siehe auch Posting 11. Doch "abgekündigt" heißt ja noch lange nicht "nicht mehr erhältlich" Es sagt nur aus, dass man das Teil nicht für Neuentwicklungen oder große Serien verwenden soll.
72/73 de Ingo, DK3RED - Don't forget: the fun is the power!
