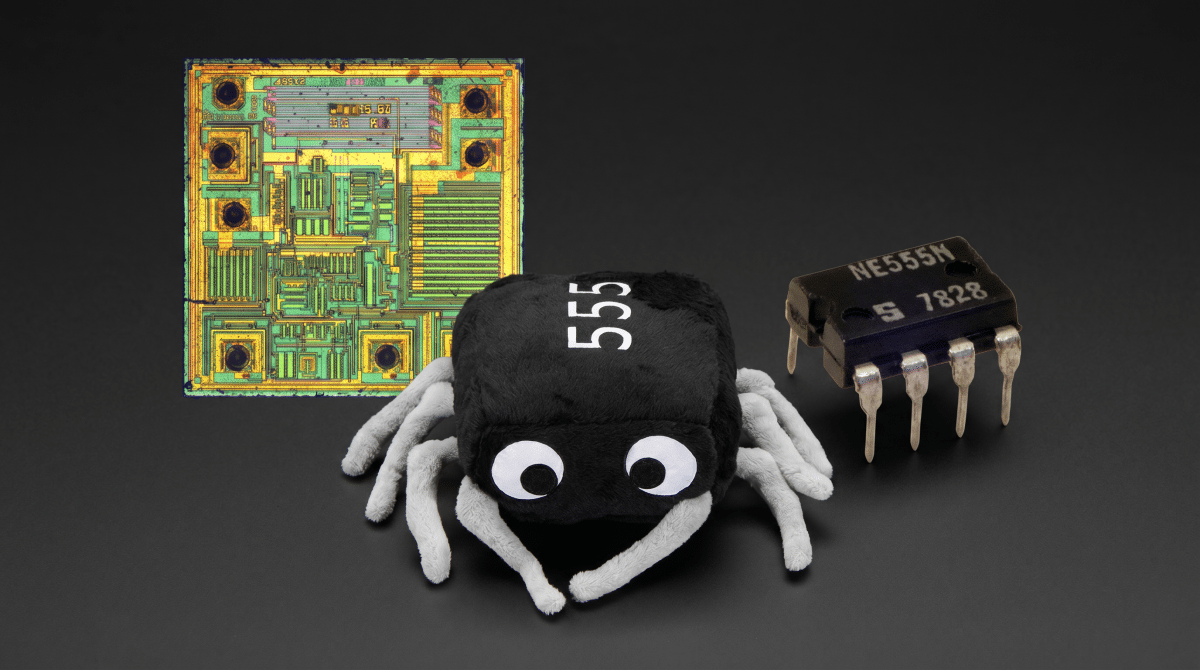

Der Timer-Chip, der weltweit am meisten produzierte integrierte Schaltkreis, der auch zu zahlreichen kreativen DIY Schaltungen angeregt hat , feiert den 55. Geburtstag.
73, de Günter
Günter, das ist heutzutage schon eine Leistung. Ob es der überhaupt noch etwas älteres an Halbleiterbauteilen gibt, welche heute noch produziert werden?
Ja, der OPV 741 müsste älter sein und wird weiterhin produziert.
73, Andreas
Hallo,
die Chips ( Silizium Plättchen) in den ICs, die heute nach wie vor produziert werden, sind doch sicher wesentlich kleiner als in den Originalen ? Ändern sich da die Daten nicht etwas?
73 Heribert
die Chips ( Silizium Plättchen) in den ICs, die heute nach wie vor produziert werden, sind doch sicher wesentlich kleiner als in den Originalen ? Ändern sich da die Daten nicht etwas?
Die Herstellungsprozesse änderten sich natürlich über die Jahre. Die Siliziumwafer sind heute größer, das Material ist reiner, die Strukturen können viel besser aufgelöst werden. Dotierung, Abscheiden und Aufwachsen der Strukturen ist heute großteils vollautomatisiert im Griff. Die Daten eines aktuellen Chips sind daher in der Regel mindestens gleich werden aber mittlerweile billiger produziert, als in der Anfangszeit. Dazu kommt, dass der ursprünglich von Signetics hergestellte xx555 über die Jahre von zig Herstellern angeboten wurden und wird, die entweder in Lizenz nachgebaut oder eigene funktionsgleiche Chipstrukturen entworfen haben, die sich zwar in der Grundfunktion und den Mindest-Daten gleichen, aber ansonsten unterschiedlich im Chip-Design sind und auch Unterschiede in den Performancedaten und im Schaltverhalten aufweisen.
Richie Schley hat auf seiner Webseite "richis-lab", professionell fotografierte gestochen scharfe Mikroskop-Fotografien von geöffneten Transistoren und Chips vorstellt. Der Chip-Spezialist hat Chip-Bilder von über 30 verschiedenen xx555 Schaltkreisen verschiedener Hersteller geöffnet, fotografiert und analysiert. Dazu kommen noch die seit geraumer Zeit erhältlichen CMOS-Varianten. Sehr interessant auf seiner Webseite zu stöbern und mit Richis Erklärungen einen Einblick ins heilige Innere von Halbleitern zu bekommen.
beispielhaft aus Richis Sammlung die Bilder eines von Fairchild entworfenen xx555 von 1985 und eines "spätgeborenen" xx555 Clones der Halbleiterfirma Youwang aus Taiwan
Günter
Danke Günter,
da sind ja ein paar schöne Chipfotos dabei ...
Moin,
Günter, schön dass Du die Website verlinkt hast. Bin vor Jahren mal 'drauf gestoßen. Er hat ja noch sehr viel schöne Aufnahmen. https://www.richis-lab.de/ Erinnert mich an meine Lehrzeit, wo ich Transistoren und IC im Metallgehäuse mit der Laubsäge geköpft hatte. Das Demobord und das alte Schülermikroskop existieren noch. In einem 'dicken" Transistor war weißes Pulver drin. Wie ich später gelernt habe: Berylliumoxid. Nicht der gesonderte Stoff...
der OPV 741 müsste älter sein und wird weiterhin produziert.
Hatte die Dioden der Serie 1N400x oder 1N4148 im Sinn.
