Portabel Dipol DP200 7- 50 Mhz; Test und Umbau

Moin,

hat jemand die DP200 , einen /p Dipol aus China, bestehend aus 2 Teleskopantennen, Spulen für 40m und MWS im Anschluss Kasten in Betrieb?

Gibt es Erfahrungsberichte? Antennenvergleiche?

73 de Ingo und Frohe Ostern!

Moin,

nachdem niemand den DP200 Dipol in Betrieb hatte, habe ich mir das Ding mal gekauft. Bei Aliexpress 126,95€ incl. Versand.

Die Antenne war schon nach einer Woche da. Die Bestandteile sind massiv und teilweise aus Edelstahl. Das Set besteht aus der Grundplatte mit MWS in einer Box; PL Anschluss. 2 Teleskopauszüge 5,6 m lang, 2 Spulen für 40 m Betrieb und einer Edelstahlgabel, einem hair pin match.

Ich habe mir bei Rollei noch ein Lichtgestell für 25€ dazu gekauft und komme mit einer kleinen Verlängerung, einer Alu Stange D19 mm, auf eine Aufbauhöhe des Fußpunktes von 3,8 m. Leider bin ich bei meiner Tour auf eine Packlänge auf 85 cm limitiert. Daher kommt nur dieses kleine Gestell zum Einsatz. Sonst kann man auch Gestelle einsetzen, die 4,8 m hoch sind und eine Packlänge von 1,35 m haben.

Nach dem ersten Aufbau fiel auf, dass das SWR auf den Bändern 20 bis 10 m sehr gut einstellbar ist. Man kürzt die Strahler entsprechend. Markierungen sind auf den Teleskopstäben. Sie passen relativ zuverlässig. Das 40 und 30 m Band ist nur mit den 40 m Spulen zu betreiben. Dafür wird das hair pin match, diese Edelstahlgabel mit Polsteckern, genutzt. Das funktioniert hinreichend und sieht nicht gut aus.

Positiv:

Gute, massive Verarbeitung der Montageplatte, gute Qualität des Teleskopauszüge. Bei einem Test Vertikalantenne gegen Dipol, in 10 m Entfernung, war der Dipol auf den 40 m Band beim RX viel ruhiger als die Vertikal. Beim TX war die Vertikal besser, siehe unten. Die Signalstärken im RX waren in etwa gleich. Testgerät TS480SAT. Das geht gut damit, er hat 2 Ant. Eingänge.

Negativ:

Die MWS im Kasten bringt bei 7MHz nur -17db. Im 30m Band ist der Wirkungsgrad gering: der Strahler ist hier nur noch 2,25 m lang, weil die 40 m Spulen genutzt werden, ein schönes Dummy Load. Für 40 m ist ebenfalls kein hoher Wirkungsgrad zu erwarten. Das hair pin match ist etwas unpraktisch. Ich habe mich also an die negativ Punkte gemacht: 30 m Spulen, neue MWS, anderes hair pin match. Für das hair pin match fand ich zufällig ein Krokokabel in meiner Werkstatt das auf ca. 5cm D aufgerollt, genau die Verbesserung brachte, die ich wollte und ist extrem klein zu verpacken. Ich habe die Krokoklemmen gleich dran gelassen. Funktioniert bestens, auch im TX mit 100W.

Eine neue MWS musste her. Der Kasten ist klein, 10 Wdg. auf einem BO4 Kern, 43 ger Mat. mit RG316 gehen gerade hinein und brachten Besserung. Ein 61 ger Kern wäre besser gewesen, war jedoch nicht in der Bastelkiste und so müssen die -32db auf 7 MHz reichen. Für 100W TX reicht der Kern immer. Bei der Gelegenheit habe ich gleich noch die Dichtung des Kastens verbessert, bei mir fehlte ein Stück Rundschnur.

Neuen Spulen für 30 m waren ein größeres Problem.

Ich bestellte für 40€ 40 m Spulen 10 uH in China. Sie waren innerhalb von 7 Tagen bei mir, grandios! Die Spulen verloren den Pyjama (Schrumpfschlauch) und wurden abgewickelt und umgebaut. Der Spulenkörper war verklebt und lies sich nicht öffnen, also musste ich die Wicklung irgendwo schneiden. Ich entschied mich außerdem, eine 2 mm Angelschnur als Abstandshalter mit aufzuwickeln. Die Spulen hatten nach Fertigstellung ungefähr ein 1:1 Verhältnis Länge zu Durchmesser und 3,5 uH. Nachdem Umbau hat der Dipol auf 30 m jetzt eine Strahlerlänge von jeweils 5,5 m und ist ca. 10 cm länger als im 20 m Band. Das SWR ist bestens. Errechneter Wirkungsgrad 68%, (Theorie).

Für 40 m habe ich keine kurzfristige Lösung. Daher wird es bei der jetzigen Lösung bleiben. Ich habe das grob nach DF6SJ abgeschätzt und komme auf einen Wirkungsgrad von 30%, Wenn ich wieder zurück bin, werde ich die Strahler mit Elementen auf den JPC 12 Programm, das sind jeweils 32 cm Stücke um 64 cm verlängern und die Spulen dort oben einsetzen. Das bringt ein paar Prozent. Außerdem werde ich den Fußpunkt auf ca. 5,8 m anheben. Auf meiner Tour habe ich keinen Platz dafür. In China gibt es ein ganzes Sortiment mit dem man sich seinen eigenen Dipol zusammenbauen kann. Allerdings wird es kaum billiger als mit dem DP200 zum jetzigen Preis.

Ich werde den Dipol auf meiner TOUR D`ARLES am 05. Mai mitnehmen, 1600 km mit dem Cargo-E-Bike nach Arles Provence. Ich hoffe, dass er mir neben dem Vertikaldipol am Spiderbeam Mast nach DK5ZN gute bis sehr gute Dienste leistet.

Weiterhin sehr positiv ist sicherlich, dass der Dipol in 10 Minuten, kein Scherz, qrv ist. Die Vertikal benötigt dann doch etwa 30-40 Minuten bis alles steht und auch das elevated Radial aufgebaut ist. Daneben ist wichtig das der Dipol im RX ruhig ist. Im Test hatten wir einige Stationen im QRM auf der Vertikal nicht lesen können, mit dem Dipol gelang es einwandfrei. Das ist auf den Campingplätzen wichtig.

Inzwischen habe ich den Dipol ausführlich getestet und bin soweit zufrieden. Allerdings sollte man die Umbauten durchführen. Vor allem die neuen Spulen für 30m sind wichtig, sonst kann man das Band gleich aufgeben. Ab 20 m ist man full size. Ich bin gespannt, welches Band sich auf der Tour am besten bewährt.-

Bilder meiner Umbauten habe ich beigelegt und wünsche eine gute Zeit.

Ich bin dann mal weg: Ab 05.05.25 nur noch als DL2AAA/p und F/DL2AAA/p erreichbar, bevorzugte Frequenzen 7022 kHz, 10122 kHz und 14022 kHz. Auf Instagram als Cargo.dx. QRZ.com: DL2AAA/p

73 de Ingo

Hallo Peter,

also mein Stativ ist 2,85 m hoch und der Fusspunkt des Dipol wird durch eine 90 cm lange 19mm dicke Alu Stange um 85 cm verlängert.

Ich mache das so:

Ich montiere den Fusspunkt mit Teleskopstäben und Koaxkabel ,jedoch nicht ausgefahren. Dann ich haue ca 1m vom Fussende des Gestells zwischen den Füßen des Rollei Gestells 3 Zelt Heringe in den Boden, Befestige 3 Leinen am Gestellende, dann fahre ich den leicht ausfahrbaren Stiel des Gestells aus und fixiere die Leinen stramm an den Heringen. Danach lasse ich alles wieder runter, fahre die Teleskopstäbe aus und schiebe alles hoch.Ich habe dann ein stramm fixiertes System. Sofort sehr stabil. Das Rollei Gestell lässt sich sehr leicht bedienen.

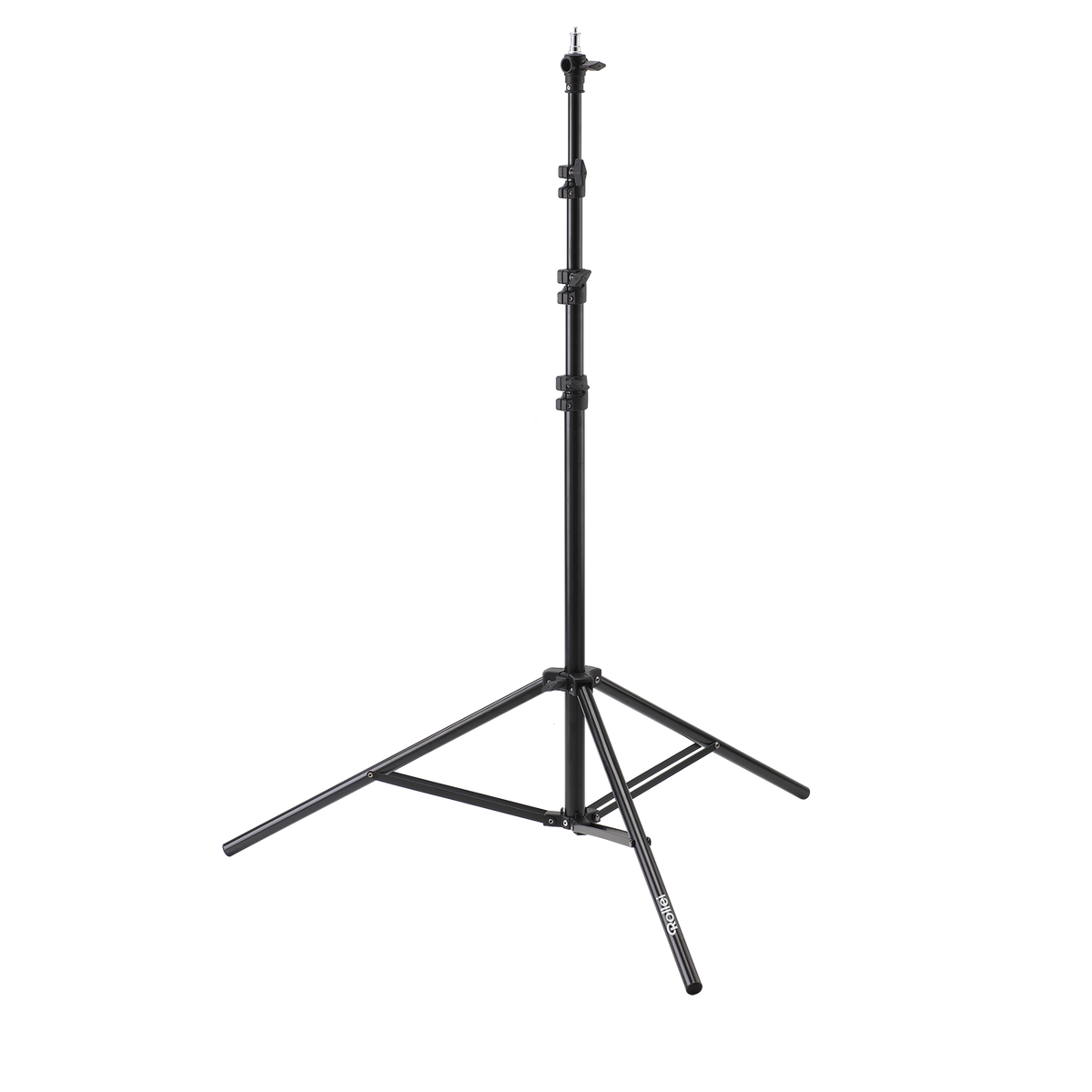

Lampenstativ 285 cm

Stabiles und flexibles Lampenstativ ► Höhe 96 - 285 cm ► Luftfederungssystem zur Stoßdämpfung ► Einfacher & schneller Auf- und Abbau ► Jetzt günstig bei Rollei…

www.rollei.de

Handschuhe etc. werden nicht benötigt. Die Gesamtlänge des Gestells ist 85 cm zusammen geschoben.

Sri, Peter aber Standartspulen sind nicht sinnvoll. Es geht darum eine möglichst lange Strahlerlänge und einen guten Wirkungsgrad zu erhalten. Wie Du weisst ist Wirkungsgrad von Abstand zum Boden, Bodenwiderstand, Strahlerlänge, Position dèr Spule im Strahler, Strahler Durchmesser sowie Spulengüte abhängig.

Wenn es also einen max 5,6m langen Strahler gibt (er ist erheblich zu kurz für das 30 m Band) und die Position der Spule konstruktiv am Fusspunkt festgelegt ist, muss man die Induktivität für das jeweilige Band exclusiv auf das Band bezogen herstellen. Standart Spulen können wie ich vorgestellt habe, eine gute Konstruktionsgrundlage sein aber ohne Umbau führt es nicht zu einem optimierten Wirkungsgrad des Systems.

Für das 40 m Band sind die gelieferten Spulen ok. Sicher könnte man über die Abmessungen, D zu L 1:1 etwas ämdern aber das bringt vielleicht 2%. (Hier ist eine Analys Aufwand/ Nutzen notwendig.) Das lässt sich nicht ändern. Da die Strahlerlänge viel zu kurz ist, liegt der Wirkungsgrad bei 30%.

Beim 30m Band muss man sich die Spulen selber bauen, wenn man einen möglichst hohen Wirkungsgrad haben möchte. Die bestimmenden Elemente sind die Spulen Position (die lösst sich ohne zusätzliche Elemente aus dem JPC 12 nicht ändern, damit kommt man 64 cm vom Fusspunkt, die Spule wird größer und der Wirkungsgrad steigt), die Strahlerlänge und Durchschnittlich Strahlerdurchmesser. Der Wirkungsgrad liegt bei 64%.

Der Bodenwiderstand etc. wirkt verringert auf diese Wert.

Danke für Deine Grüße zur Tour. Die AGCW und die UFT wird einen Link zu meinem Live Tracker veröffentlichen. Da kann jeder genau verfolgen wo ich bin.

73 de Ingo

73 de Ingo

Ja, Peter da hast Du recht.

Ich hatte darüber nicht berichtet und mir aber diese einstellbare Spule auch angesehen. Es jedoch wieder verworfen, weil ich keine Technischen Daten eruieren konnte und ich sie teuer finde.

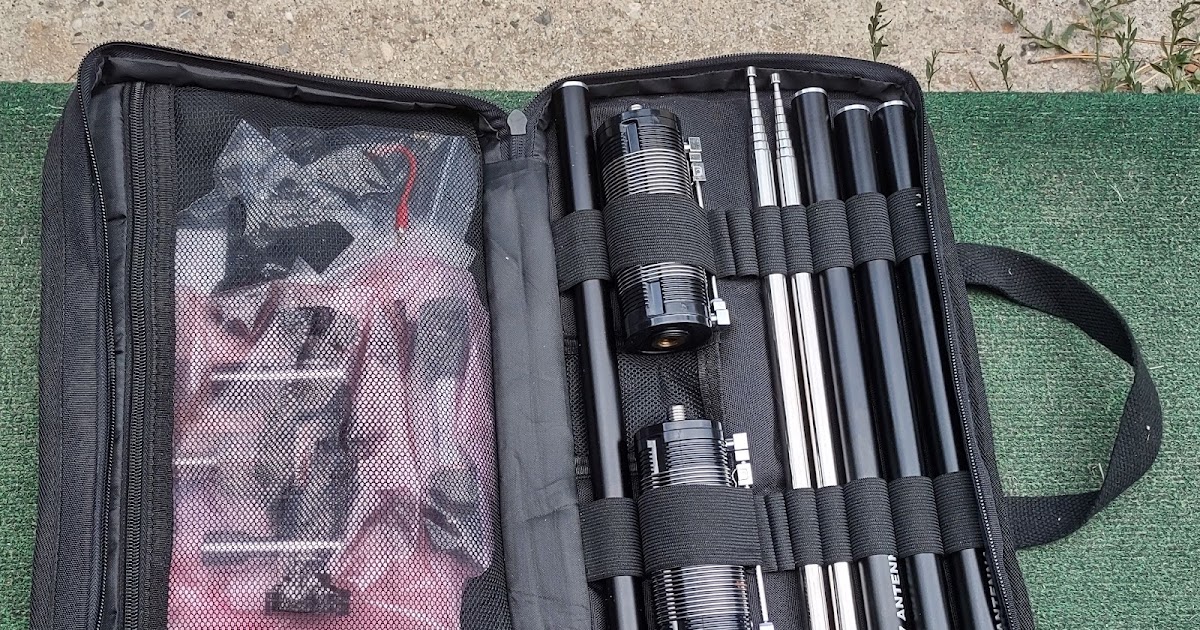

In China hätte ich eine Spule für 40 € das Stück bekommen. Meine Spulen Kosten 20€ das Stück,. Der Umbau ist ja Bastelspaß. Wahrscheinlich kann man diese Spulen dann genau auf das Band mit einem 5,6 m langen Strahler einstellen. Sicher bin ich jedoch ohne Daten nicht.

Mal sehen was ich nach meiner Rückkehr mache. Mit den JPC 7 Stäben ergibt sich eine kleine Verlängerung und die jetzigen Spulen müssen kleiner werden. Die Strahlerlänge ist dann 6,42 m und die Spule bekommt einen Wert von etwa 1,5uH im 30 m Band. Das wären wahrscheinlich nur 2 Wdg auf dem Körper dieser Spule. Jetzt haben die Spulen 3,5 uH. Die Veränderung über die dickeren Rohre, 10% der Strahlerlänge, habe ich nicht berücksichtigt.

Weiß denn jemand wie groß die Induktivität über alle Wdg. ist und wie groß die Steps sind? Dann könnte man überlegen, ob sie passen könnte.

73 de Ingo
